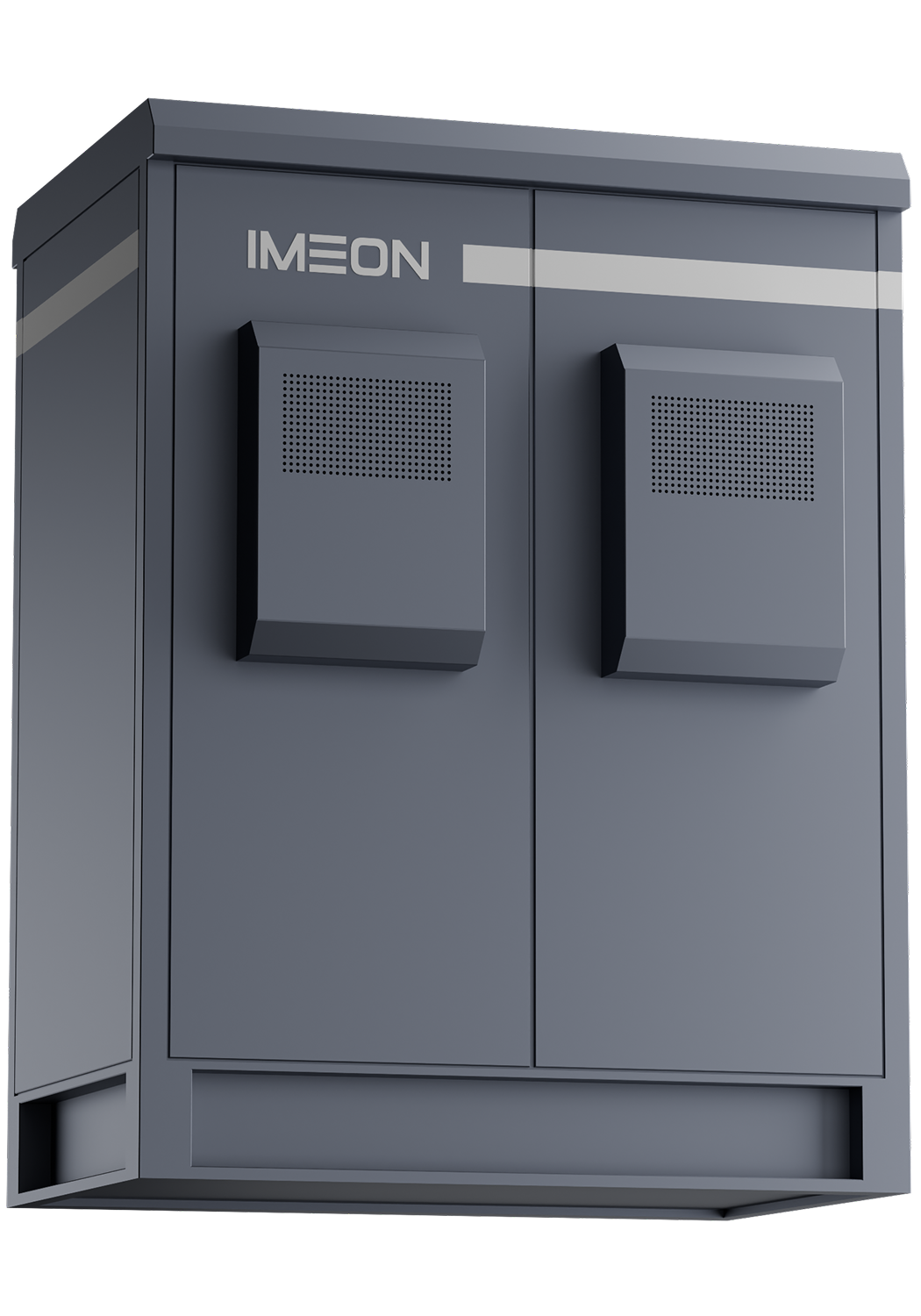

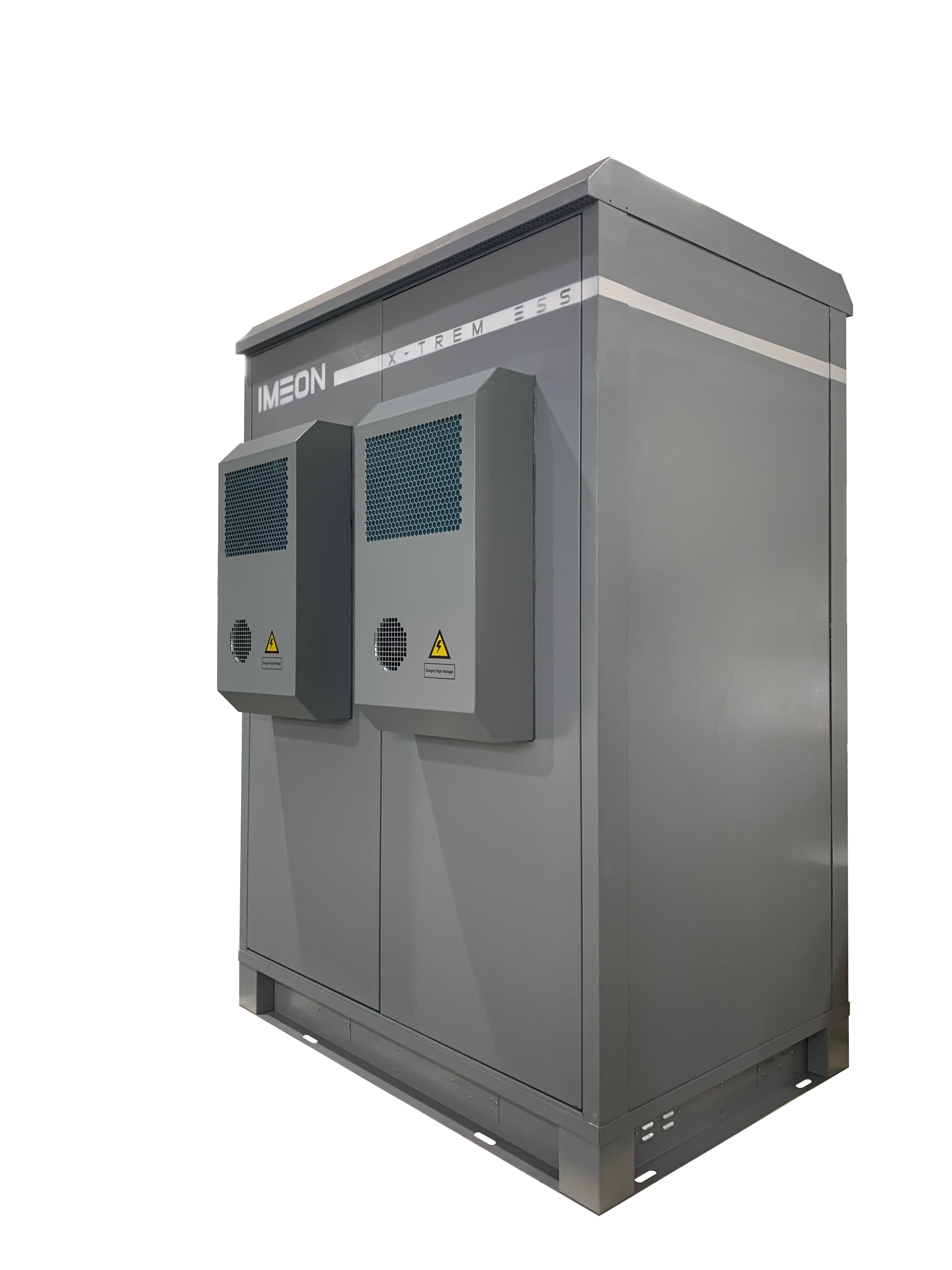

IMEON X-Trem ESS

X-Trem ESS es un sistema todo en uno para instalación en exteriores. Se adapta perfectamente a las condiciones climáticas extremas e integra todos los componentes necesarios para el funcionamiento óptimo de un sistema de energía solar en un solo gabinete. Disponible para potencias de 3 kW a 60 kW y paralelizable, el IMEON X-Trem ESS puede ser utilizado para electrificar sitios aislados y para instalaciones conectadas a la red pública de distribución de electricidad.

  • Energía fotovoltaica de 2 kWp a 72 kWp
  • Energía almacenada de 7,2 kWh a 125 kWh
  • Conexión en paralelo de hasta 4 unidades
  • Garantía hasta 10 años
  • Instalación ultra-simplificada



¡Una caja todo en uno IP55!

¡La solución IMEON X-Trem ESS es adecuada para condiciones climáticas extremas!

Ambientes extremos

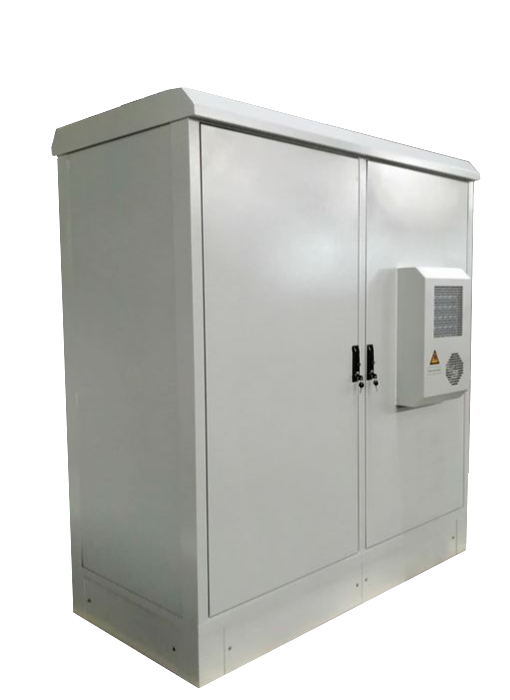

X-Trem ESS, desarrollado por los equipos de I+D de IMEON ENERGY, es una solución “todo en uno” integrada en un armario climatizado que permite su aplicación en lugares con condiciones climáticas o ambientales difíciles (aire salado, polvo, calor). El sistema de mantenimiento de la temperatura óptima permite que la electrónica de potencia y las baterías se utilicen en condiciones adecuadas para optimizar la vida de los diversos componentes de la solución.

OS. One

La solución X-Trem ESS de IMEON ENERGY, dedicada a las aplicaciones de autoconsumo solar con baterías, integra el sistema operativo OS. ONE. Gracias a su intuitiva interfaz, la parametrización del sistema completo es ultra-simplificada. El instalador puede cambiar rápidamente parámetros como las prioridades de utilización de la energía solar y la profundidad de descarga permitida de la batería. OS. ONE se puede acceder desde una computadora, tableta o teléfono inteligente a través de WiFi o Ethernet.

Especificaciones técnicas IMEON X-Trem ESS

Descargue

X-Trem 3

X-Trem 9

X-Trem 18

X-Trem 27

X-Trem 60

RED

Potencia nominal

3 kW

9 kW

18 kW

27 kW

60 kW

Voltaje / Frecuencia

230 Vac / 50 Hz

3/N/PE, 230/400 Vac / 50 Hz, 60 Hz

Inyección de red

Configurable

Prioridades de las fuentes de energía

Configurable

SOLAR

Máxima potencia instalada

4 kWc

12 kWc

24 kWc

36 kWc

72 kWc

Número de entradas del MPPT

1

2

4

6

6

Rango de voltaje MPPT

120 – 480 Vdc

380 – 750 Vdc

380 – 750 Vdc

380 – 750 Vdc

200 – 800 Vdc

Corriente máxima

18 A

18 A

18 A

18 A

28 A

Voltaje máximo

560 Vdc

850 Vdc

850 Vdc

850 Vdc

1000 Vdc

BATERÍA

Tipo de células

lLitio-ferrofosfato (LiFeP04)

Energía almacenada

7.2 kWh

19.2 kWh

38.4 kWh

57.6 kWh

125 kWh

Rango de tensión

45 – 54 Vdc

45 – 54 Vdc

45 – 54 Vdc

45 – 54 Vdc

392 – 504 Vdc

Potencia de carga máxima

3 kW

9 kW

18 kW

27 kW

60 kW

Corriente recomendada

0.5 C

Corriente máxima

1 C

Máxima eficiencia de carga

93 %

93 %

93 %

93 %

98 %

Carga de la batería

Configurable

Descarga de la batería

Configurable

Número de ciclos*

4000

8000

BACKUP

Disponibilidad

Estándar

Opción

Tiempo de transferencia

13 ms

2 s

Potencia nominal

3 kW

9 kW

18 kW

27 kW

60 kW

Voltaje / Frecuencia

230 Vac / 50 Hz

3/N/PE, 230/400 Vac, 50 Hz, 60 Hz

Corriente nominal (por fase)

13 A

13 A

26 A

39 A

90 A

PROTECCIONES ELÉCTRICAS

Red

Disyuntor de fuga de la Tierra, Pararrayos

Solar

Desconectador(es), fusible(s), descargador(es) de sobretensiones

Batería

Disyuntor del circuito de CC

Backup

Interruptor de circuito de fuga a tierra, interruptor de fuente

SPECIFICATIONS GENERALES

Clase de protección

IP 55 (instalación exterior o interior)

Dimensiones (mm)

750*750*1650

900*900*2150

900*900*2150

900*1900*2150

1210*1900*2150

Peso

164 kg

333 kg

544 kg

866 kg

1250 kg

Tecnología

TL (sin transformador)

Comunicación

CAN / Contacto seco / Modbus

Condiciones de uso

Humedad: 0 a 100%, Temperatura: -30 a +60°C

Garantía

5 años, extensión opcional a 10 años

(*) Varía según las condiciones de funcionamiento – los datos se dan en condiciones de prueba estándar: corriente máxima 0,5C, 25°C, 80% DOD
